1. 功能描述

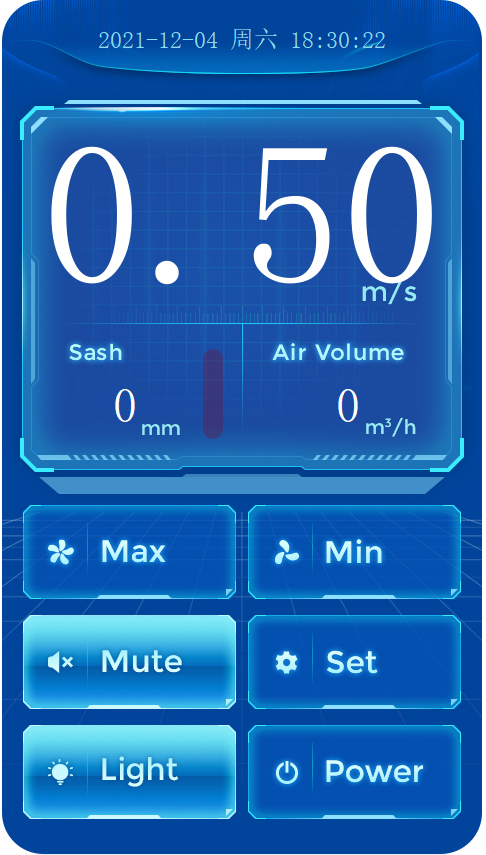

本产品为由触摸屏+主控制器两部分组成的控制系统。用于通风柜的变风量控制。当通风柜的视窗高度发生变化时,导致面风速变化,控制器内置嵌入式CPU实时运算,通风柜变风量阀的开度变化。从而保证通风柜的面风速维持在设定值。主要功能包括通风柜面风速控制、面风速报警、消音等。液晶面板显示,适合安装于通风柜的侧壁上。正面按键区有6个功能键,分别用于参数设置、最大风量、最小风量、消音键、灯开关及开机键。
![1.jpg](/../../upload/image/20230320/6381491867041325568002413.jpg)
2. 按键
1) 设置键(SET UP):设置键,按下该键则进入系统参数设置状态。
2) 消音键(MUTE):当本产品出现报警时,按下该键,报警声停止。
3) Max:手动输出最大值键,当按下此键时模拟量输出端电压为最大值10V,控制器为强排风状态
4) Min:手动输出最小值键,当按下此键时模拟量输出端电压为最小值3V。
5) Light:灯开关键
6) Power:关机键,按下关闭设备
7) 通风柜VAV正常工作时,面风速自动调整为0.5m/s。
8) 如果安装有人体红外传感器,当人离开时面风速自动调整为弱排风模式,为0.3m/s。
9) 没有安装人体红外传感器,按MIN键,面风速自动调整为弱排风模式,为0.3m/s。
